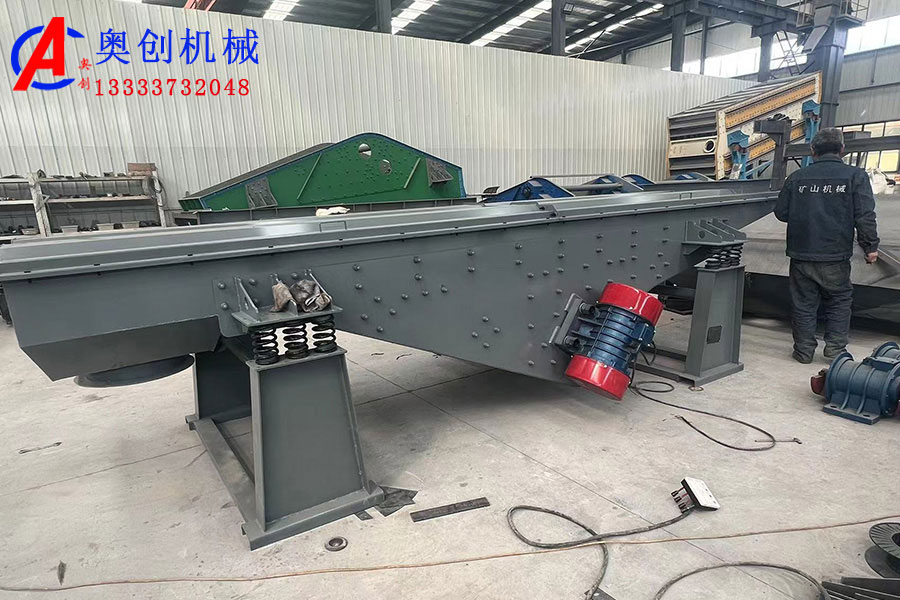

振動輸送機簡介

振動輸送機又稱槽式振動輸送機、水平長距離振動慣性輸送機，該輸送機適用于溫度800℃以下的各種粉狀、粒狀、塊狀及其混合物的輸送。廣泛應用于建材、冶金、化工、煤炭等行業。例如：對水泥行業的原料、中間半成品及成品的輸送；鋼鐵行業燒結礦高溫物料的輸送等等。它是一種通用性很強切結構先進的高溫物料振動輸送設備。

水平長距離振動慣性輸送機產品特點

1、結構簡單，調試容易，易損件品種少，維修方便。

2、輸送量大，隔熱效果好，不需冷卻裝置，耗電少。

3、啟動、停機迅速、運轉平穩、隔振性能好、噪音小。

4、即可全封閉輸送，消除粉塵污染，也可敞輸送。

5、安裝方便，不需專用地基及地角螺栓，便于移動位置。

6、單機輸送機距離可達20米，多機軟連接可隨意需要任意長度。

結構及工作原理

本機由槽體、槽架、底架、主振簧、導向板、隔振簧、驅動裝置及進出料口等組成。

1、槽體是用來輸送物料的，其在振動過程中直接將能量傳遞給物料，使物料沿輸送方向作連續拋擲運動。

2、底架和驅動部與槽體、槽架等組成內彈性系統的對衡質量，驅動部回轉時的離心慣力以底架為支點，作用于槽架上。

3、主振彈簧、槽架、槽體及底架部分的有機結合，組成一個完整彈性工作系統，輸送物料時，該彈性系統工作于低臨界共振狀態下，主振彈簧將槽架與底架彈性連接，并支撐一部分槽架和槽體的重量。

4、導向板對槽架和底架的振動方向起導向作用。

5、隔振簧用于支撐平衡整機，同時對底架傳遞到地基的沖擊力起減弱作用。

6、槽架的作用主要有以下三點：一是隔熱，將輸送熱料時槽體的熱量與彈性元件隔開；二是槽體受熱伸長不會影響主振簧的工作剛度，以免引起嚴重的彎曲振動和振動方向的偏離；三是支撐并固定槽體，使槽體和槽架形成一個完整的工作質體。

7、驅動裝置是由電機帶動偏心裝置，通過傳力桿使驅動彈簧產生周期性變化的往復激振力，機器在該力作用下振動，從而實現輸送物料的目的。

8、槽架上的振幅牌，用于顯示槽體的振幅，槽體上的雙振幅值可直接從振牌上讀出。
